راهنمای انتخاب کابل کواکسیال مناسب برای سیستم های آنتن مرکزی

راه اندازی سامانه های دریافت سیگنال تلویزیونی در مجتمع های مسکونی نیازمند تجهیزات ارتباطی استاندارد و مهندسی شده است. عدم توجه به زیرساخت فیزیکی توزیع امواج موجب افت سیگنال و افت کیفیت کانال های دریافتی می شود. بسیاری از ساکنان ساختمان ها با مشکل شطرنجی شدن تصاویر و قطعی شبکه های دیجیتال روبرو هستند. ریشه این اختلالات در اغلب موارد به انتخاب نادرست خطوط انتقال فرکانس برمی گردد. بررسی دقیق مشخصات فنی پیش از خرید کابل کوآکسیال ضامن ثبات و شفافیت شبکه های ویدیویی است. کارفرمایان با شناخت استانداردها از تحمیل مخارج سنگین تعویض داکت ها در آینده پیشگیری می کنند. در این مقاله به بررسی جامع فاکتورهای انتخاب بهترین خطوط انتقال برای تقویت سامانه آنتن مرکزی می پردازیم.

توزیع همزمان ده ها کانال تلویزیونی و ماهواره ای در یک بستر واحد حساسیت های مهندسی ویژه ای دارد. کوچک ترین تضعیف در فرکانس های گیگاهرتزی می تواند گیرنده های انتهایی را به طور کامل از مدار خارج کند. انتخاب قطر مغزی متناسب و ساختار عایقی مقاوم کارایی تجهیزات فعال نظیر مولتی سوییچ ها را تضمین می کند. تکنسین های باسابقه پیش از شروع سیم کشی نقشه متراژ طبقات و تضعیف مجاز را محاسبه می کنند. اجرای یک شبکه قدرتمند پایداری سیگنال را برای همه واحدها به همراه دارد.

مبانی عملکرد و ساختار فیزیکی کابل های فرکانس بالا در آنتن مرکزی

کابل های انتقال تصویر ماهواره ای و تلویزیونی از چهار بخش اصلی با هندسه دقیق هم مرکز ساخته شده اند. هادی مرکزی وظیفه انتقال جریان های رادیویی با فرکانس بالا را بر عهده دارد. اطراف این مغزی فلزی را یک لایه عایق ضخیم دی الکتریک به طور یکنواخت پوشانده است. وظیفه این عایق تثبیت فاصله فیزیکی میان هادی مرکزی و لایه های بیرونی بازتاب دهنده است. هرگونه تغییر در فاصله هندسی میان اجزا باعث افت کارایی و اعوجاج در سیگنال های عبوری می شود.

لایه بیرونی شامل یک یا دو پوشش فویل آلومینیوم و بافت متراکم از رشته های نازک فلزی است. این پوشش حفاظتی شیلد نام دارد و مانع ورود تداخل های مغناطیسی شهری به داخل مدار می شود. در خارجی ترین بخش یک روکش مقاوم از جنس پی وی سی یا پلی اتیلن کشیده شده است. این پوسته نهایی سیم کشی را در برابر فرسایش محیطی، نور خورشید و آسیب های ساختمانی حفظ می کند. کیفیت یکپارچه هر چهار لایه عملکرد طولانی مدت سیستم را تضمین می نماید.

تفاوت های کلیدی هادی مس خالص و هادی آلومینیومی مس اندود

یکی از اساسی ترین تصمیمات در تهیه تجهیزات توجه به آلیاژ مغزی مرکزی و خلوص آن است. مغزی مس خالص مقاومت الکتریکی بسیار ناچیزی دارد و انتقال فرکانس را با بالاترین کیفیت هدایت می کند. کابل های تمام مس توانایی پشتیبانی از سیگنال های اچ دی در متراژهای بلند را دارند. همچنین دوام مکانیکی مس در برابر خمش های تند درون لوله های برق ساختمانی بسیار بالاتر است. استفاده از هادی مس استاندارد از افت ولتاژ در مسیرهای تقویت کننده جلوگیری می کند.

در نقطه مقابل برخی مدل های موجود در بازار دارای مغزی آلومینیومی با روکش نازک مس هستند. این کابل ها با وجود بهای اقتصادی در فواصل بیش از سی متر با افت شدید پهنای باند روبرو می شوند. در محیط های مرطوب مغزی آلومینیوم دچار اکسیداسیون سریع شده و مقاومت خط بالا می رود. افزایش مقاومت باعث از دست رفتن برخی فرکانس های ضعیف تر در گیرنده ساکنان می شود. کارشناسان همواره توصیه می کنند برای زیرساخت های توزیع ساختمانی از هادی مس خالص بهره گرفته شود.

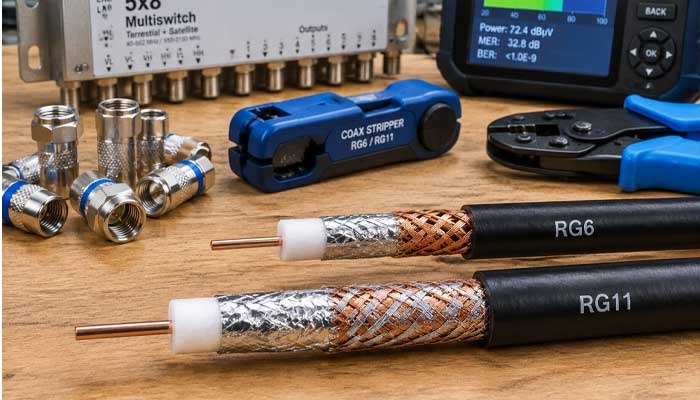

بررسی مدل های RG6 و RG11 و RG59 در سیستم های مجتمع های مسکونی

انتخاب کد مناسب کابل بستگی کاملی به جایگاه قرارگیری آن در شبکه توزیع ساختمان دارد. کابل مدل آر جی پنجاه و نه به دلیل قطر مغزی باریک تر برای متراژهای کوتاه مناسب است. استفاده از این مدل صرفا در ارتباط میان پریز دیواری تا گیرنده تلویزیون داخل واحدها توصیه می شود. در فواصل طولانی عمودی این کابل با افت شدید دامنه سیگنال روبرو شده و تصویر را دچار نویز می کند. بنابراین استفاده از آن در رایزرهای اصلی ساختمان یک خطای اجرایی بزرگ است.

مدل آر جی شش به عنوان استانداردترین و پرمصرف ترین گزینه برای کابل کشی بین طبقات شناخته می شود. این مدل تعادل بسیار مناسبی میان متراژ مفید، انعطاف پذیری فیزیکی و مقاومت در برابر نویز ارائه می دهد. در برج های بسیار بلند و شهرک های ویلایی استفاده از مدل سنگین آر جی یازده ضروری است. مغزی ضخیم این مدل کمترین افت سیگنال را در مسیرهای طولانی بالای صد متر ایجاد می کند. البته به دلیل ضخامت بالا و سختی در خمش عبور آن از لوله های باریک نیازمند مهارت نصاب است.

اهمیت تطابق امپدانس مشخصه هفتاد و پنج اهم در پایداری تصویر

امپدانس موجی یکی از مفاهیم حیاتی در انتقال سیگنال های رادیویی و امواج ویدیویی به شمار می رود. تمام تجهیزات ماهواره و آنتن مرکزی بر اساس امپدانس مشخصه هفتاد و پنج اهم طراحی و هماهنگ شده اند. این مشخصه الکتریکی با نسبت قطر دی الکتریک به قطر مغزی مرکزی رابطه مستقیم و بسیار حساسی دارد. اگر کابل به صورت نامرغوب تولید شود امپدانس آن در طول مسیر متغیر خواهد بود. تغییر امپدانس پدیده بازتاب امواج یا بازگشت سیگنال به سمت تقویت کننده را پدید می آورد.

پدیده بازتاب موج در صفحه نمایش تلویزیون ها به صورت سایه دار شدن تصویر و افت شفافیت بروز می کند. در سیستم های دیجیتال عدم تطابق امپدانس باعث افزایش نرخ خطای بیت ها و پرش ناگهانی تصویر می شود. با استفاده از تجهیزات تست شبکه تایید شده توسط سیم و کابل آریا می توان ثبات امپدانس خطوط را ارزیابی کرد. تطابق کامل امپدانس موجب انتقال حداکثری توان سیگنال بدون اتلاف انرژی فرکانسی به سمت تمامی واحدهای مسکونی می گردد.

جدول مقایسه جامع انواع کابل های کواکسیال در زیرساخت آنتن مرکزی

ارزیابی داده های جدول فوق نشان می دهد که کارایی سیستم ارتباط مستقیمی با مدیریت صحیح اتلاف سیگنال دارد. نصب کابل نامناسب در بخش ورودی کل شبکه می تواند قدرت فرکانس آمپلی فایر را بی اثر کند. از طرفی استفاده از مدل های سنگین در متراژهای کوتاه غیرضروری بوده و هزینه ها را بی دلیل بالا می برد. مهندسان با تکیه بر این داده ها طرح توزیع متوازن شبکه را برنامه ریزی می نمایند.

نقش شیلد دوبل و فویل دار در مقابله با نویزهای فرکانس رادیویی

محیط های شهری امروزی سرشار از امواج تداخلی رادیویی ساطع شده از دکل های مخابراتی و اینترنت بی سیم هستند. علاوه بر این شبکه های برق ساختمان ها پارازیت های الکتریکی قابل توجهی تولید می کنند. کابل های توزیع آنتن بدون برخورداری از محافظت چند لایه این سیگنال های مزاحم را همانند آنتن جذب می کنند. نفوذ این تداخل ها باعث محو شدن سیگنال شبکه های دیجیتال و ایجاد پارازیت شدید در تصاویر می شود.

کابل های مجهز به شیلد دوبل شامل یک لایه فویل آلومینیومی چسبیده و بافت حصیری متراکم فلزی هستند. فویل آلومینیومی سد غیرقابل نفوذی در برابر امواج الکترومغناطیسی فرکانس بسیار بالا ایجاد می کند. بافت سیمی ضخیم نیز جریان های مزاحم القایی ناشی از کابل های برق را دفع می کند. کابل هایی با تراکم بافت شیلد بالای نود درصد بهترین عملکرد را در راه اندازی آنتن مرکزی تضمین می نمایند.

محاسبه افت سیگنال در طول رایزرها و راهکارهای غلبه بر آن

تضعیف سیگنال یک واقعیت فیزیکی است که با افزایش متراژ کابل کشی شدت پیدا می کند. با بالا رفتن فرکانس های ویدیویی تلفات در مقاومت هادی و مواد عایق دی الکتریک سرعت می گیرد. اگر مسیر آنتن روی پشت بام تا طبقات پایینی هشتاد متر باشد افت فرکانس قابل توجه خواهد بود. تکنسین های مجرب برای هر طبقه میزان افت دسی بل را محاسبه کرده و آمپلی فایر مناسب نصب می کنند.

استفاده از اسپلیترها و تپ آف های غیر استاندارد نیز می تواند این افت را دوچندان کند. قرار دادن تقویت کننده خطی بین راهی بدون در نظر گرفتن کیفیت کابل فقط باعث تشدید نویز خط می شود. بنابراین کاهش طول سیم کشی و انتخاب مسیرهای مستقیم اولین راهکار مهندسی برای حفظ سیگنال است. حفظ سیگنال در حد مجاز از شطرنجی شدن ناگهانی تصاویر در ساعت های پیک مصرف پیشگیری می کند.

اشتباهات متداول در سیم کشی آنتن مرکزی در داکت های برق ساختمان

یکی از متداول ترین خطاهای مجریان ساختمانی عبور همزمان کابل آنتن و کابل برق از یک لوله مشترک است. جریان متناوب برق پنجاه هرتز میدان های مغناطیسی متغیری تولید می کند که بر سیگنال های ضعیف اثر منفی می گذارد. این تداخل به شکل نوارهای نویزی تیره و لرزش دائمی فریم های تصویری خود را نشان می دهد. همواره باید میان داکت کابل های جریان ضعیف و خطوط تغذیه برق فاصله استاندارد حفظ شود.

خم کردن بیش از حد کابل کواکسیال در زوایای تند نود درجه خطای بزرگ دیگری در هنگام نصب است. خمیدگی شدید باعث له شدن دی الکتریک فوم و نزدیک شدن مغزی به شیلد خارجی می شود. این له شدگی امپدانس خط را در آن نقطه به طور ناگهانی تغییر داده و باعث تلفات توان می شود. رعایت شعاع خمش استاندارد طول عمر زیرساخت شبکه را به میزان چشمگیری ارتقا می بخشد.

راهنمای بررسی کیفیت روکش و شرایط اقلیمی محیط نصب

کابل های آنتن مرکزی بخش قابل توجهی از مسیر خود را روی پشت بام ها و زیر نور خورشید می گذرانند. روکش های معمولی پی وی سی در برابر اشعه فرابنفش خورشید به سرعت ترک خورده و شکننده می شوند. نفوذ آب باران به داخل کابل از طریق شکاف های ریز عایق دی الکتریک را مرطوب و بی کیفیت می کند. دی الکتریک خیس توانایی انتقال سیگنال را به صورت کامل از دست داده و شبکه قطع می شود.

برای بخش های بیرونی ساختمان باید از کابل هایی با روکش پلی اتیلن ضد فرابنفش استفاده کرد. این پوسته های مقاوم در برابر سرما و گرمای شدید دچار تغییر شکل یا فرسایش فیزیکی نمی شوند. در فضاهای داخلی و لوله های توکار نیز استفاده از روکش های با استاندارد بازدارنده شعله ایمنی سازه را بالا می برد. تامین کابل های مقاوم ساختمانی از طریق مراکز معتبری همچون سیم و کابل آریا خریدی مطمئن را تضمین می کند.

نتیجه گیری و پیشنهاد نهایی برای خرید کابل کوآکسیال

سیستم های آنتن مرکزی برای ارائه تصاویر شفاف نیازمند یک بستر انتقال فرکانسی دقیق و استاندارد هستند. هادی مس خالص، امپدانس هفتاد و پنج اهم و شیلد چند لایه متراکم مشخصه های یک خط ارتباطی ایده آل محسوب می شوند. تطابق مدل انتخابی با نقشه فاصله فیزیکی ساختمان از اتلاف سیگنال و خرابی زودهنگام جلوگیری به عمل می آورد. رعایت اصول اجرای داکت ها پایداری کل شبکه را برای سالیان متمادی تضمین می کند.

کارفرمایان پیش از اقدام به خرید باید کاتالوگ فنی و درصد خلوص مواد اولیه را به دقت بسنجند. بهره گیری از مشاوره متخصصان این حوزه مسیر انتخاب گزینه مناسب برای پروژه های ساختمانی را هموار می سازد. با خرید کابل کوآکسیال مرغوب می توان از کیفیت کریستالی برنامه های تلویزیونی و ماهواره ای در همه طبقات لذت برد.

سوالات متداول

بهترین مدل کابل کواکسیال برای رایزر اصلی ساختمان های بیش از پنج طبقه کدام است؟

مدل آر جی یازده به دلیل ضخامت بالای مغزی مسی و تضعیف ناچیز سیگنال بهترین گزینه برای رایزرهای بلند محسوب می شود.

چرا تصویر تلویزیون در برخی طبقات شطرنجی شده اما در طبقات دیگر شفاف است؟

این تفاوت ناشی از افت سیگنال در طول مسیر کابل کشی، کیفیت نامناسب انشعاب ها یا اتصال سست فیش های انتهایی است.

آیا می توان کابل آنتن مرکزی را از داخل لوله سیم کشی برق عبور داد؟

خیر عبور همزمان باعث القای نویز شدید برق شهری روی سیگنال تلویزیون شده و کیفیت تصویر را به شدت کاهش می دهد.

امپدانس استاندارد برای سیستم های تلویزیونی و آنتن مرکزی چند اهم است؟

امپدانس استاندارد برای این سیستم ها دقیقا هفتاد و پنج اهم است و استفاده از کابل های پنجاه اهم موجب بازتاب موج و خرابی تصویر می شود.
